Raspberry Pi で温湿度気圧センサBME280を使う

f:id:s51517765:20200515122847j:plain
ほぼQiitaの記事そのままです…
qiita.com

購入したのはAmazonにある、Hiletgoのものです。

Qiitaのものとは、チップは同じですが違うもので、Pin名が異なりますが、Amazonのレビューを参考に接続します。
https://www.amazon.co.jp/gp/customer-reviews/RTXBVBQ4U37TW/ref=cm_cr_dp_d_rvw_ttl?ie=UTF8&ASIN=B01M98R905

Sensor RaspberyPi
VCC 3.3V
GND GND
SCL SCL(5)
SDA SDA(3)
CSB -
SDO GND

GND接続が2pinあるので、ジャンパーしてしまいます。これでラズパイとの接続が1本削減できます。
f:id:s51517765:20200520203236j:plain
ソースコードはPython3の修正コードをもう少し修正し、繰り返し読み込むようにしました。
https://qiita.com/yukataoka/items/8f9046587c978e91f689#python3-%E3%81%AE%E4%BF%AE%E6%AD%A3%E3%82%B3%E3%83%BC%E3%83%89

if __name__ == '__main__':
    while(True):
        sensor = Bme280()
        try:
            print(str(sensor.getPressure())+" hPa "+str(sensor.getTemperature())+" deg "+str(sensor.getHumidity())+" %")
        except KeyboardInterrupt:
            pass
        time.sleep(60)

取得結果

******@raspberrypi:~ $ python3 bme280.py
955.0135879031483 hPa 25.753892778797308 deg 44.760704908585915 %
954.960358087586 hPa 25.743899468105518 deg 44.67413244849125 %
955.0135879031483 hPa 25.753892778797308 deg 45.01996691766583 %
955.0135879031483 hPa 25.753892778797308 deg 44.766106401761206 %
954.9337432104256 hPa 25.76388609065325 deg 44.67442721925948 %
954.9337432104256 hPa 25.77887606061995 deg 44.75027445448091 %
954.827283905924 hPa 25.82384598623612 deg 44.52403791358295 %
954.8805135173468 hPa 25.828842646093108 deg 44.54031807756868 %
954.827283905924 hPa 25.808856008411386 deg 44.46979645112665 %
954.7740543761569 hPa 25.883805923728506 deg 44.3087553268015 %
954.6675955615901 hPa 25.903792578872526 deg 44.49816821805059 %
954.454678912326 hPa 25.98373924601474 deg 44.42364336635412 %
954.454678912326 hPa 26.013719265401598 deg 44.68890865835807 %
954.3748355056823 hPa 26.06368598766276 deg 44.9923274734485 %
954.3216066699894 hPa 26.123646092793205 deg 44.69592556689618 %
954.2417635695549 hPa 26.16361951949657 deg 44.83167157651899 %
954.2151492435712 hPa 26.173612879082793 deg 44.8318207692804 %
954.2417635695549 hPa 26.188602920644918 deg 44.69146922120123 %
954.2417635695549 hPa 26.213586329069223 deg 44.91892694976671 %
954.2417635695549 hPa 26.213586329069223 deg 45.17844312181015 %
954.2417635695549 hPa 26.233573061047355 deg 45.20038291279806 %
954.3482210776289 hPa 26.213586329069223 deg 45.31359996149482 %

まとめ

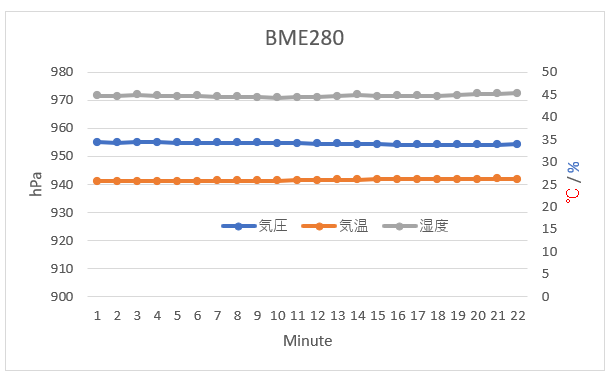

出力結果をグラフにしてみます。
f:id:s51517765:20200513155456p:plain
部屋の環境はそんなに変化していないようです。これで3σを算出すると

気圧 気温 湿度
0.950092349 0.569930988 0.78414242

精度としては、おおよそ1.0hPa / 0.6℃ / 0.8% ぐらいになりました。
実用上の分解能 は1.0hPa / 0.5℃ / 0.5% ぐらいでしょうか。
また、絶対値も一般用の温湿度計ともそんなにずれていないようです(感覚的ですが1℃ / 1%以内)。
気圧は、わかりません。
