やっぱり1CHだと物足りない
電子工作には必須（個人の感想です）のオシロスコープですが、これまで1CHのものを使ってました。
しかし、同時に2つの信号を見て波形を比較したい、とか2つの信号のタイミングを比較したい、というときには1CHのオシロスコープではどうしても無理なのです。
というわけで2CHのオシロスコープを購入しました。
Amazonでいくつか、同じようなものが出ていますが中身はおそらく同じです。
若干価格や納期が違うのでこのような中から納期の早いものを選択しました。
開封
今回は国内発送と思われるもので、間違ってプライムを契約してしまったので翌日届きました。（プライムは即解約）
段ボールイン段ボールですが、中の商品段ボールはボコボコでした。
中身は無事だったので問題にはしません。
アクセサリーは、英語の説明書、1倍10倍切り替え付プローブ、プローブの説明書、充電その他用（PCと接続してキャプチャ取り込み出来るらしい）USB-Cケーブル、等です。
Amazon商品ページではMicroUSBぽい写真ですが実際はType-Cになっています。
画面表示上ではCH1が黄色、CH2が青（シアン）ですがプローブのカラーリング（正式名称？）は黄色はなかったので、手もちの他のプローブのものから黄色にしました。
本体上面にはプローブの差込口、USB、電源があります。
電源は充電しながらでも使用可能のようです。
細かな使い方は他の方が詳しく書かれているので省略しますが、AUTO SETというボタンが右のほうにあるので、基本はこれを使えばいいと思います。
あとは、時間スケールの変更が画面左右のタッチ、カーソル移動がドラッグとかです。
www.jh4vaj.com
Arudinoで任意の電圧を出力する
さて、オシロスコープで見てみたかったものの一つがローパスフィルタ（平滑化）の実験です。
Arduino等では、マイコンのタイマーにより電圧のON/OFFによりPWMという方式で出力電圧を変更するものがあります。
モーター等はこのDutyの変化によってトルクや速度を変更します。
しかしながら、PWMでは都合が悪くON/OFFではなく平均化されたものが欲しい場合があり、このようなものを実現するものです。
これを実現するのが以下のような回路です。LEDと300Ωの抵抗はなくてもいいですがPWMが変わっていることを確認する程度です。

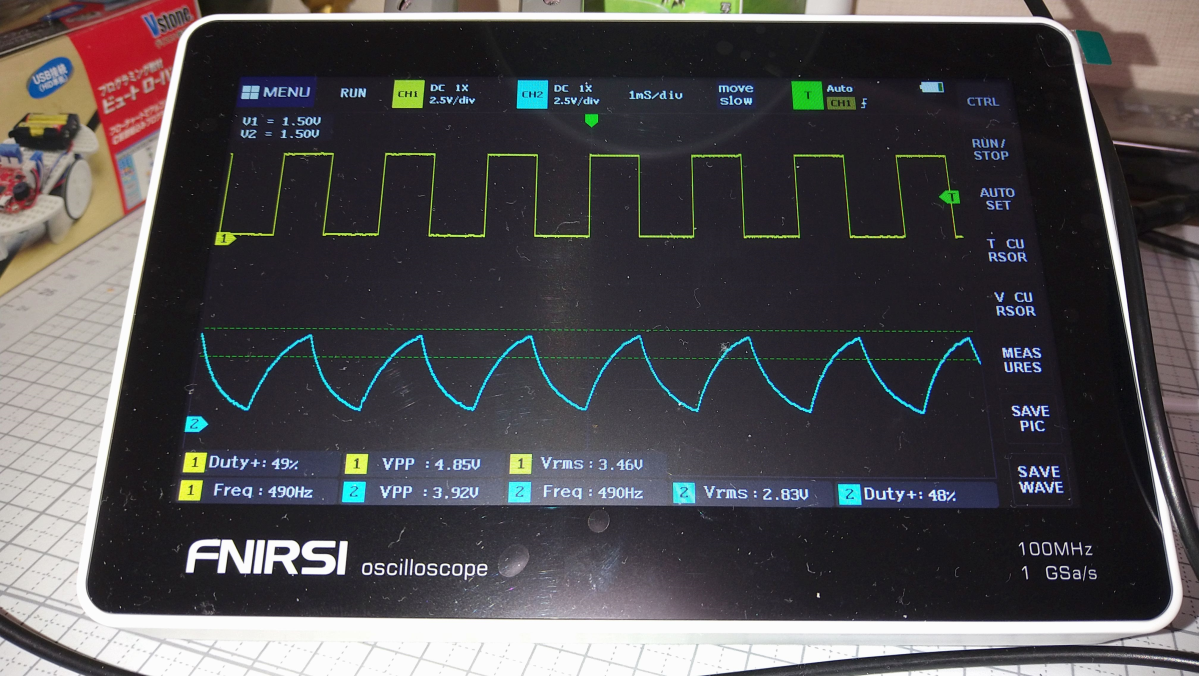

これにArduinoのGPIOからPWMを出力すると、CH1ではもとのPWM波形、CH2では平滑化された直流電圧を得ることが出来ます。
①Refarenceとしてコンデンサが無いとき
そのままの波形が出力されます。
②10μFのコンデンサ
波形が少し滑らかになろうとしていますが、まだ振幅があります。
Vppが少し小さくなっています。
③100μFのコンデンサ
完全にフラットになりました。つまり直流が得られています。
Vppが0VとなりVrmsが2.49VとなったちょうどDuty分の半分の電圧の直流になりました。
