フリマアプリで買ったM5Stackのバッテリーが壊れました
もとから興味はあったM5Stackですがelchikaのキャンペーンでもらって、その面白さにはまりボタンが3つあるBasicを追加購入しました。
某フリマアプリで3000円でBasic(ほぼ未使用)を購入したのですが
「バッテリーが弱い?」
とは思いつつ起動するからOK、と出品者の評価も済ませていました。
その後「24時間充電」とかしてもバッテリーでは全く起動しなくなりました。
M5Stack公式Twitterに問い合わせる
以前、M5StackCでもバッテリーの不具合があって、そのとき公式Twitterがユーザーの問い合わせに答えていたことがありました。
M5StickCが起動しない状況について公式様よりリプライを頂きました。これは…3V3とG0の間に抵抗を挿してみる、ということでしょうか…。 https://t.co/nktwrQ6OYn
— らびやん (@lovyan03) 2019年7月8日
そこで、私も問いかけてみました。
My M5stack basic is not start on battery. But it start with usb power supply.
— とりてん (@s51517765) 2021年5月4日
I checked battery level is 3.9V and 5Vpin has 1.9V、3.3VPin has 1.2V.
So i seems to it is start but LCD and devices are not.
What can i do?@M5Stack pic.twitter.com/xXjQnsymQo
すると、このように答えていただけました。
It is strange, pls check the voltage of 5v and 3.3v pin when it all turns off. Did it be able to start with battery before?
— M5Stack (@M5Stack) 2021年5月4日

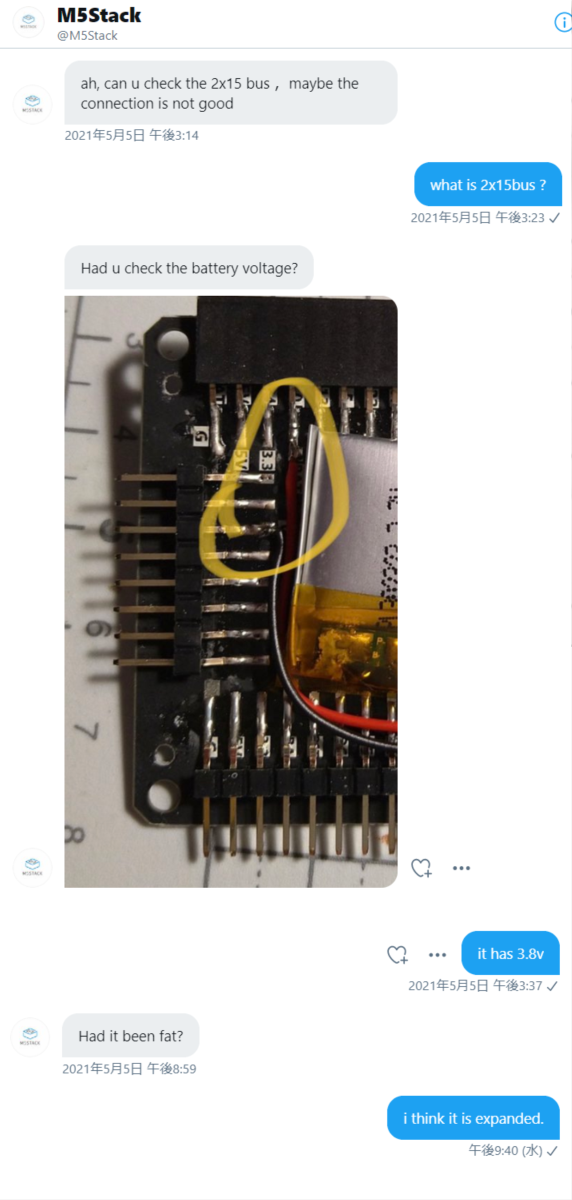

この後、数回のやり取りの後「事態は重そうだな」と私が判断してDMに移りましたが、こちらでもいろいろと答えてもらいました。
結局の原因
バッテリーが膨らみ、液漏れしている状態で、バッテリーがダメになったと判断しました。
しかし、この状態でもバッテリーの両端は3.8Vぐらいでていたので、これで動かないのはバッテリーの保護回路が動いているのでしょうか?

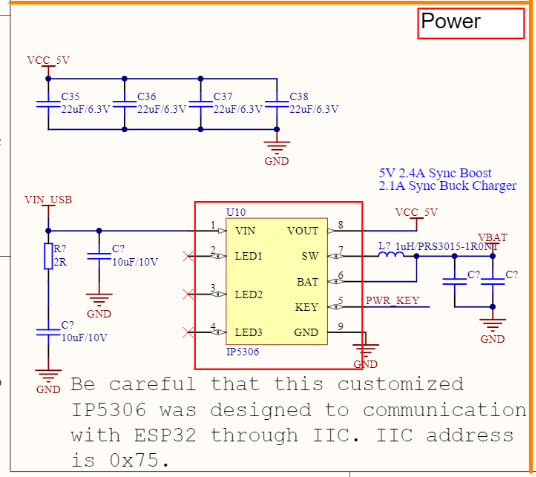

回路図を見ても、とくに何か特別なことはしているように見えないのでこれ以上はわかりません。
github.com
私の対応
ニッパーでバッテリーのリード線を切断し、バッテリーなしで使うことにしました。

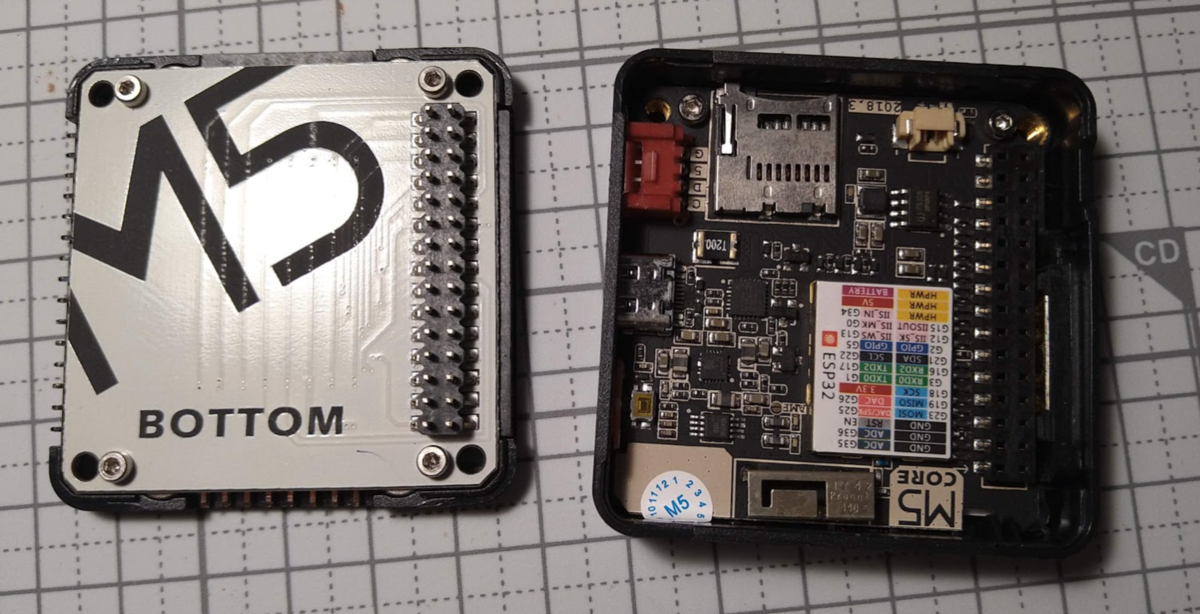

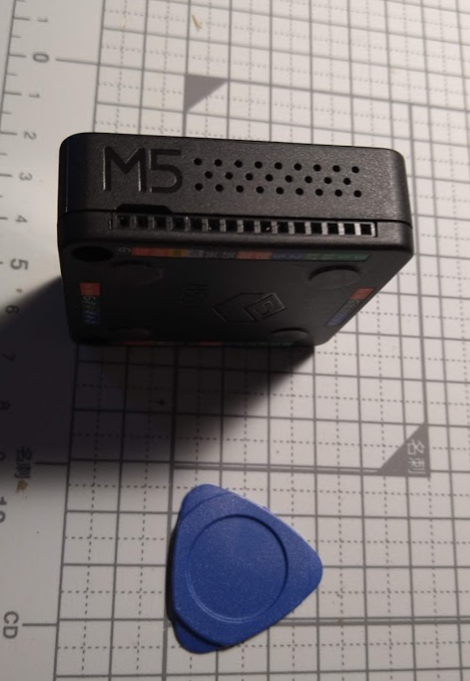

分解グッズ(無くても可)でBottomを外します。
ボトムは6角ネジを外します。サイズは1.5mmです。

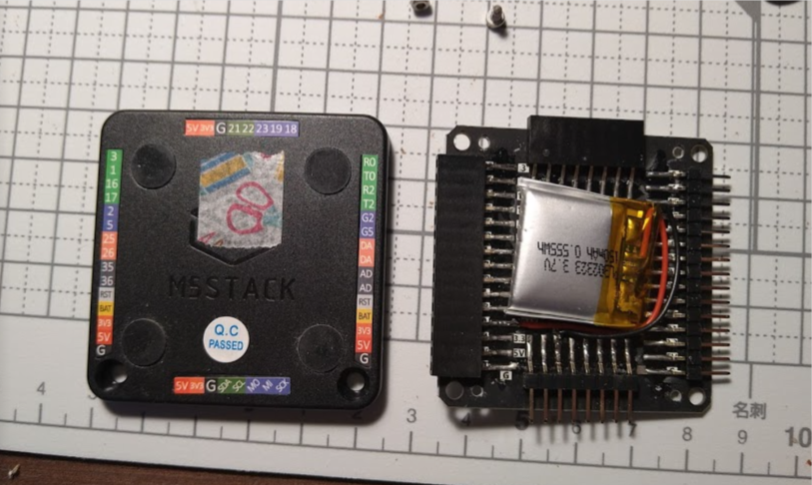

すると、先の写真のようにバッテリーが出現します。
バッテリーが無くてもUSB給電で起動できます。
M5Stackがバッテリーなしでも起動できることは覚えておいて損はないと思います。
M5stack はBottomを外してもUSB給電なら起動で来るんだ。
— とりてん (@s51517765) 2021年5月5日
BottomはバッテリーとGPIOがあるだけ。
そして向かい合ったピンヘッダは繋がってるんだ。ラベルが左右、上下対称なのはそういうことだったのか。 pic.twitter.com/TiHB0B7M5W
また、電池3本直列でも起動できました。
M5Stack のバッテリーが死んだようなので安全のため取り外して、電池駆動を試したら単4電池3本で動いた! pic.twitter.com/YJHZrShFeM
— とりてん (@s51517765) 2021年5月9日

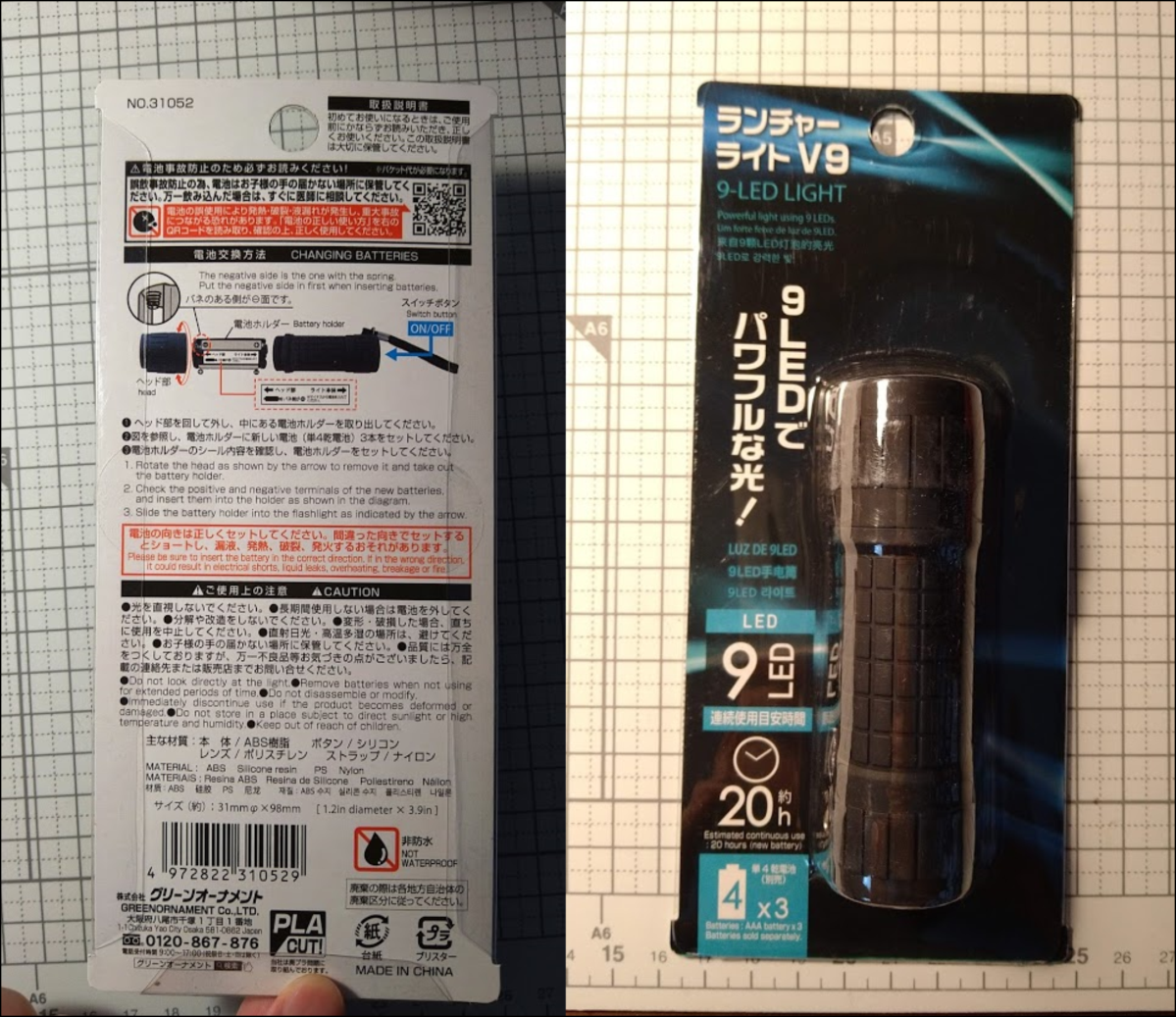

ここで、電池ボックスは100均のLEDライトから取りました。
普通に電池ボックスを買うと110円以上することもあるので、これは活用できるライフハックだと思います。
