エアコンをSlackでスマートリモコン化する【2019年版】

昨夏にスマートリモコン化したエアコンの改良版です。
s51517765.hatenadiary.jp

昨年のプロダクトの課題は、ボタンが一種類しか動作できないため、柔軟性がなかったことです。
今年は、リモコンのボタンを「電源off/on」「温度設定up」「温度設定down」を使えるようにしました。

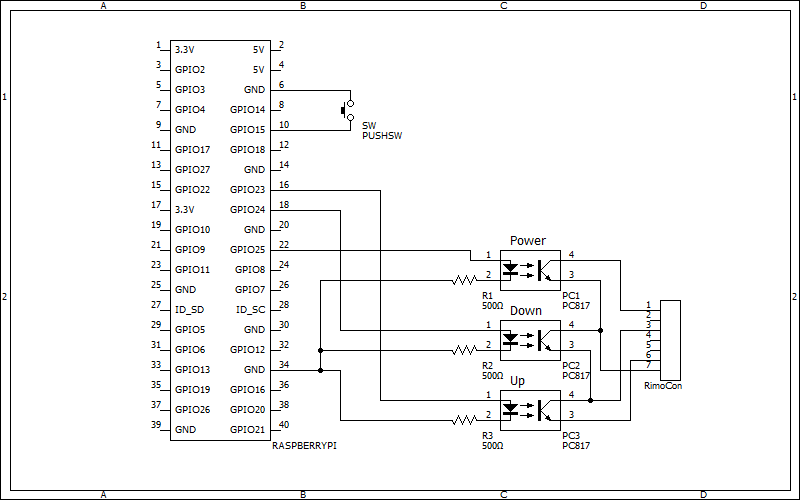

回路

まずは回路です。昨年はトランジスタをつかったためうまくいきませんでした。
今年は、フォトカプラを使うことで複数のボタンが制御可能になりました。
f:id:s51517765:20190616154031p:plain

フォトカプラとは、得られる機能としてはトランジスタ(NPN)にとても似ていますが、制御入力と制御出力が電気的に絶縁されている、ということが大きく異なります。
今回もいつもおなじみSODIALのパーツを使用しました。Amazonで入手出来て安くてよいです。

ただしDataSheetが見つけられません。Amazonのレヴューを参考にSHARPの似た品名のものを参考にしました。
DataSheetは秋月の商品サイトが便利で、たまにしか買わないのにお世話になっております…
https://akizukidenshi.com/download/PC817C.pdf

f:id:s51517765:20190616154710p:plain
PC817 SHARP

このような足のたくさんある部品は、○印があるところが1番pinで通常は千鳥ではなく周回するようにpinの番号になっています。だいたいの部品がそうなっているはずです。
f:id:s51517765:20190616155011p:plain

フォトカプラとは、回路図にあるようにLEDとフォトセンサを組み合わせたものです。
信号入力側はこのLEDのために入力電圧を制限する必要があります。
SHARPのものと同等であるとすれば、IFは20mAなのでラズパイの3.3Vで動作させるなら、165Ω以上の抵抗を入れる必要があります。
私は手元にたくさんあった500Ωにしました。(一般には15%ぐらいのマージンを取って200Ωぐらいでよいです。)

f:id:s51517765:20190616155902p:plain
SHARP PC817C Datasheet

その他は昨年のものと同じ要領です。
f:id:s51517765:20190616163117j:plain

プログラム

昨年からの変更点は、リアルタイムで動作させる機能を追加しました。
「now」や「今」といったキーワードで動作させます。

@listen_to(u'(now|今|すぐ)+')
@respond_to(u'(now|今|すぐ)+')
def timerReset(message, something):
    try:
        text = message.body['text']
        if "on" in text or "off" in text or "power" in text:
            airconSet.aircon_power()
            message.reply("電源を操作しました。")
        elif "up" in text or "上" in text:
            airconSet.aircon_temp_set_up(1)
            message.reply("温度設定を +1 しました。")
        elif "down" in text or "下" in text:
            airconSet.aircon_temp_set_down(1)
            message.reply("温度設定を -1 しました。")
    except Exception as e:
        print(e)
        message.reply("指示を解釈できませんでした。")

このとき「now up」とすると、スケジュール機能も同時に動作してしまうので、こちらも変更しました。
数字が入っているときはスケジュールとして認識させたいので起動条件を変更しました。
「up」or「down」と数字が入っているときはこちらが起動します。\s?がスペース(省略可能)で\dが整数を表す正規表現です。

@listen_to(u'(上|up|下|down)\s?\d')  # up +スペース+数字 スペースは省略可能
@respond_to(u'(上|up|下|down)\s?\d')
def OrderUpDown(message, something):
  ----

まとめ

フォトカプラを使ってリモコン(エアコン)ハックを高機能化しました。
最初からフォトカプラに気づいていれば…というところではありますが。
f:id:s51517765:20190616163708p:plain
github.com
