100円ショップのLEDライト

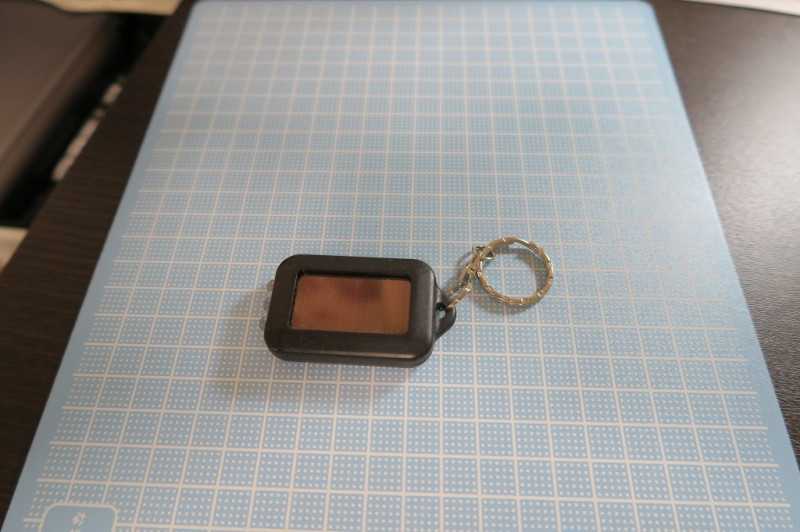

前から気になっていた100円ショップのLEDライトを分解してみました。

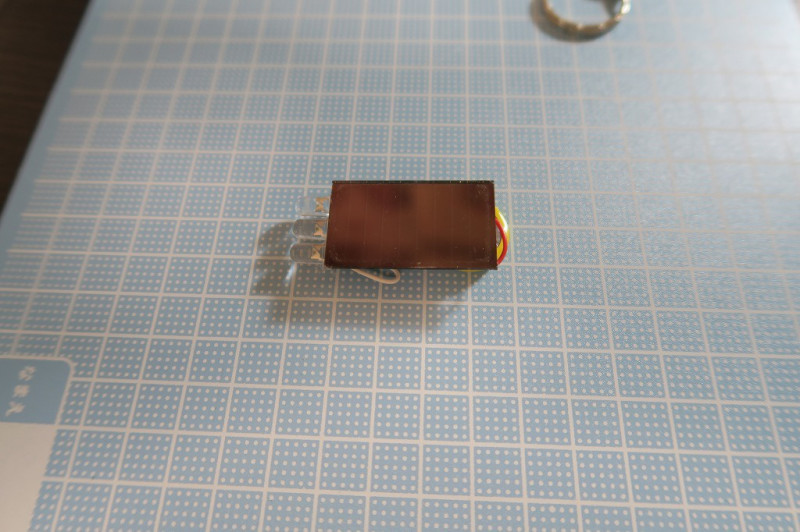

白色LEDが3つと光電池がついています。

光電池(ソーラーパネル)で動作しているのに、寿命がきて?使えなくなります。

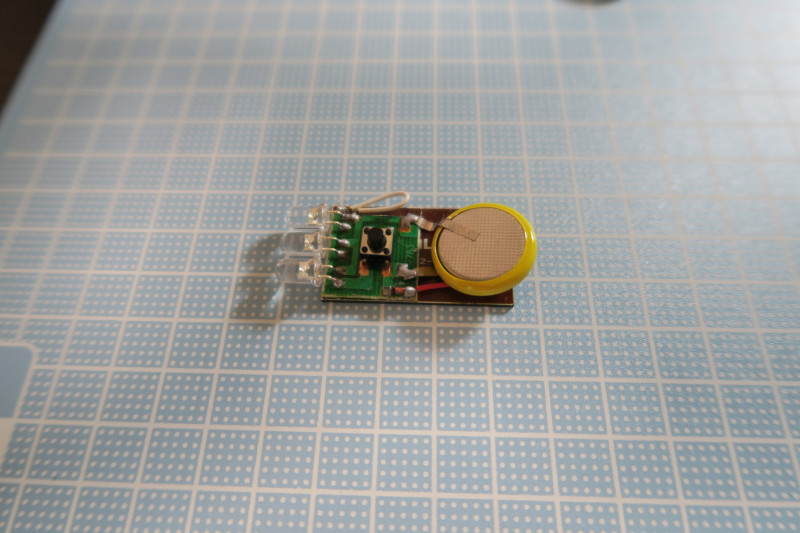

光電池の裏に基板が付いていて、LEDとスイッチなどがついていますが、



ボタン電池がついています。

そういうことですね。ボタン電池の寿命がこのライトの寿命ということ。

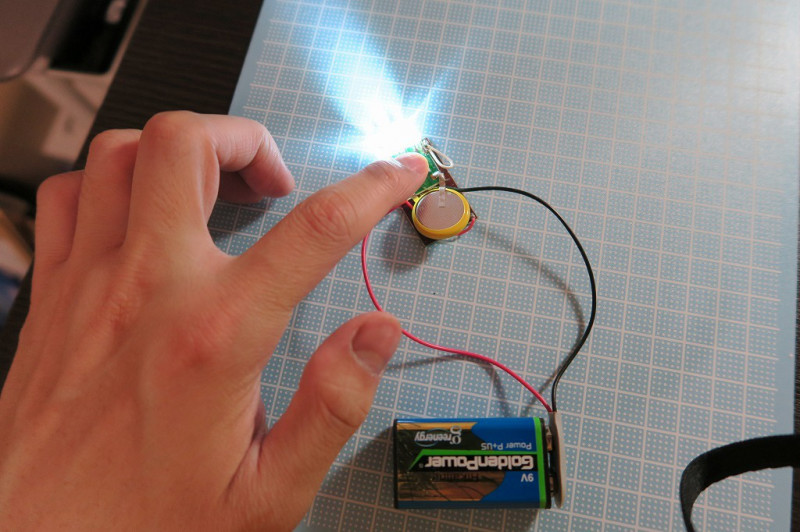

ためしに電池をつないでみる(既存のボタン電池に並列に接続する)とLEDが付きました。



さて、そうなると、この光電池はハリボテなのかというと

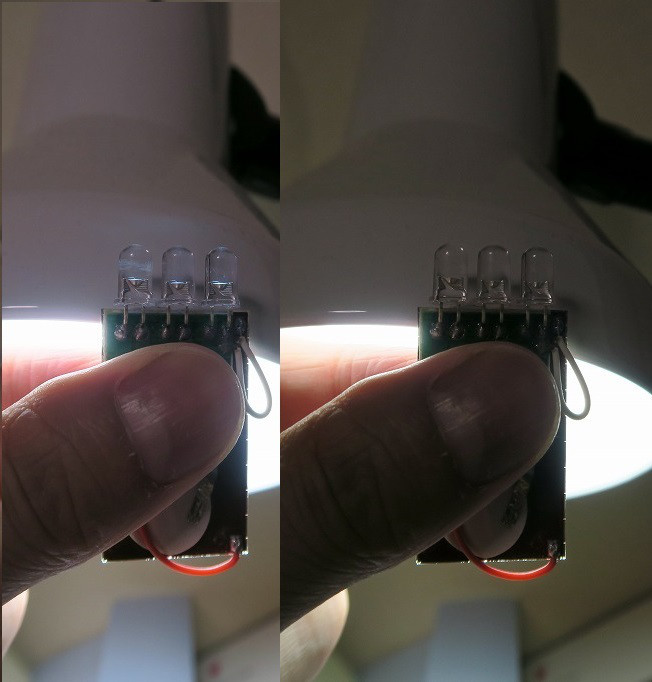

分かりにくいですが、左が点灯状態、右が消灯状態です。

電気スタンドに近づけると最大6V(なにも接続しない無負荷の状態で)ぐらいの出力が出ています。

LEDが明るさが出ないのはもしかしたら、電流が少ないのかもしれません。

実質ボタン電池で動作しているようです。



ボタン電池と光電池が並列についていて、充電機能はないので、光電池が動くときはこの電力を使い、これがないときはボタン電池の電力で動作しています。

いちおう、ボタン電池の電圧が光電池に逆流しないようにダイオードがついているようです。

↑の写真の赤いリード線の先端。



おもな部品

LED 3

タクトスイッチ 1

ダイオード 1

ボタン電池 1

光電池 1

プリント基板 1
