LED Cube (3x3)

LED Cubeの第二歩として、3ｘ3を作りました。

LEDは以前にも紹介したかもしれませんがAmazonで安く買える↓を使っています。

SODIAL(R) 100 5mm赤い、緑、青い、黄色い、白いのLED電球

※「この商品を買った人はこんな商品も買っています」を探していただくと、1色の組み合わせも売っています。

このとき、LEDをその足を配線として組み立てていく方法があり、↓のページを参考にしました。
http://qiita.com/pictzzz/items/d74050ed0d7ac558571d

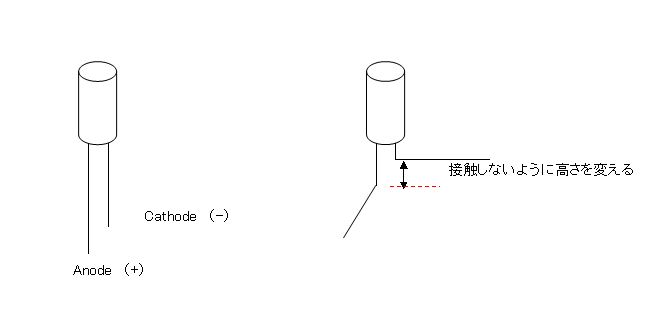

横から見ると、LEDのそれぞれの足を、高さを変えて曲げていきます。
このとき、アノードとカソードを確実に区別して、縦のLEDの組み合わせではアノードを共通にし、横のLEDの列はカソードが共通になるようにします。
当然、アノードとカソードはショート（接触）しないようにします。

↓のようにLEDの足を曲げたものを必要数作ります。アノードとカソードは高いほうにするか低いほうにするかは共通にしておきます。
このようにすることで、LEDを並列につなぎやすくなります。

リード線の反対側は、ヘッダピンをつけることで、直接ブレッドボードやマイコンに接続できるようにしました。

ヘッダピンは↓のようなもののオス側だけを使い、リード線にはんだ付けします。

ストレートピンヘッダー，SODIAL(R) 50ｘ単一行40ピン　2.54mm　オスピンヘッダーコネクター

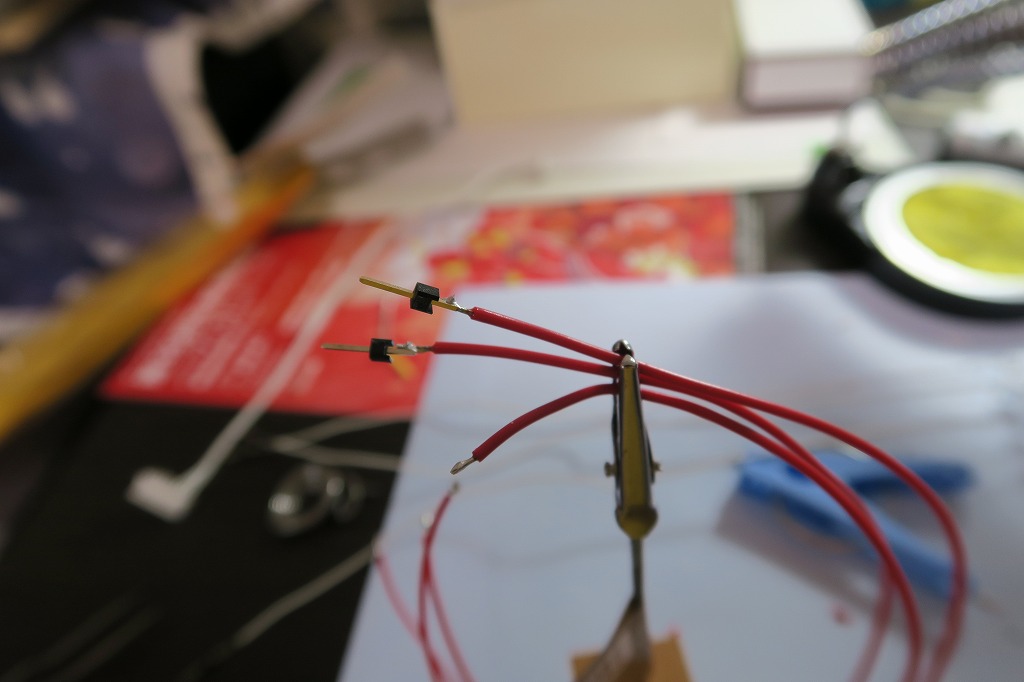

メモクリップスタンドを、はんだ付けのときのジグ（土台）として使っています。
リード線を支持させて、左側からヘッダピンをピンセットで近づけはんだ付けします。
これは100円ショップで見つけました。

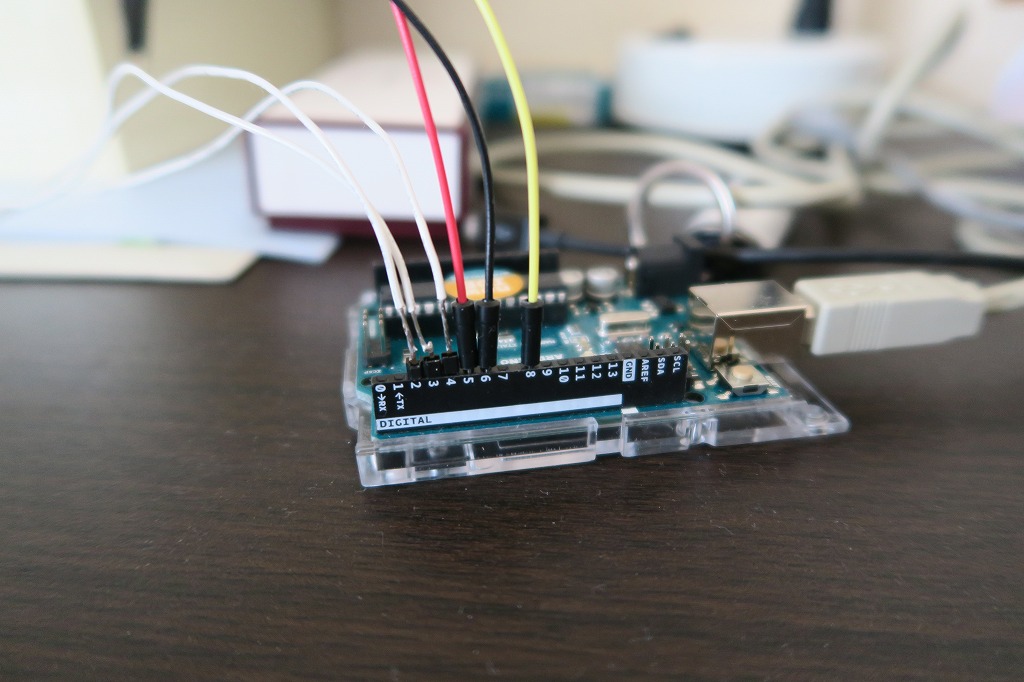

完成すると、ジャンパワイヤーのように使えます。
本当はピンのところに収縮チューブをかぶせると強度や絶縁の観点からもよいです。

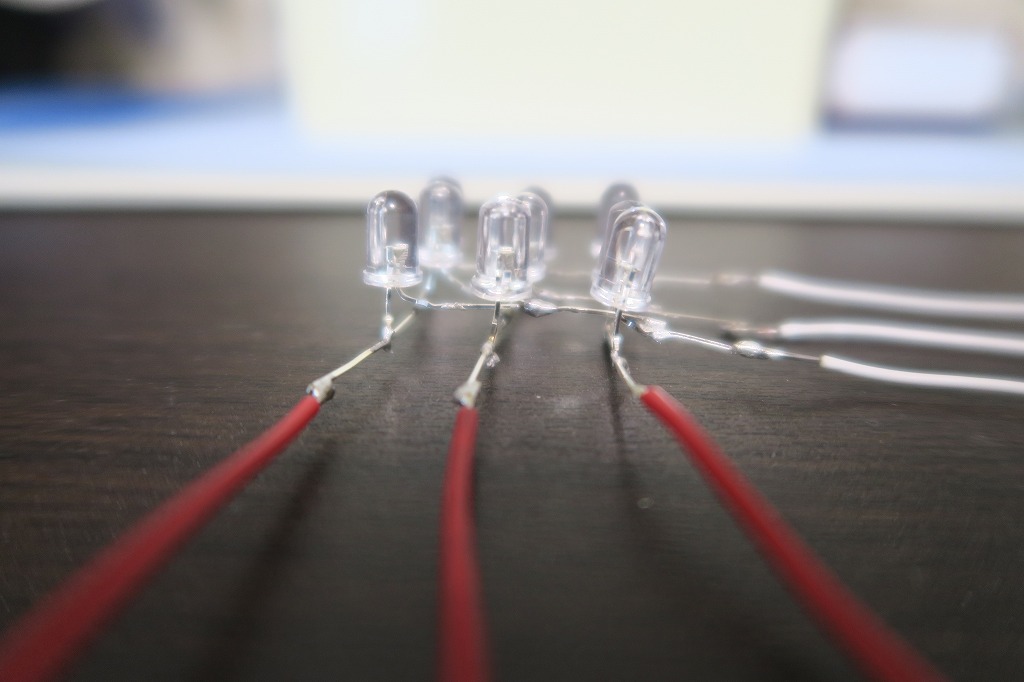

出来上がったものがこれ↓



まずは簡単な点灯パターンですが。

今回からシンタックスハイライトを使ってみました。
個人的にはコメントアウトを色つけて欲しいんだけどな…。
http://markup.su/highlighter/

int l, m, n, i, j, k ;
int wait ;
void setup() {

  int n = 1;
  int i = 1;
  for (i = 1; i < 9; i++) {
    pinMode(i, OUTPUT);
  }

}
void loop() {

  //　ループで点灯
    for (i = 2; i < 9; i++) {
    digitalWrite(i, LOW);
    }

    for(m=1;m<7;m++){  digitalWrite(m, HIGH);
    for (n = 2; n < 9; n++) {
    digitalWrite(n, HIGH);
    delay(50);
    digitalWrite(n, LOW);
      }
    digitalWrite(m, LOW);
    }


  wait = 100;
int times = 15;

  //順番
  for(j=1;j< times/2;j++){
  LED1();
  delay(wait);
  LED0();
  delay(wait);
  LED2();
  delay(wait);
  LED0();
  delay(wait);
  LED3();
  delay(wait);
  LED4();
  delay(wait);
  LED0();
  delay(wait);
  LED5();
  delay(wait);
  LED0();
  delay(wait);
  LED6();
  delay(wait);
  LED7();
  delay(wait);
  LED0();
  delay(wait);
  LED8();
  delay(wait);
  LED0();
  delay(wait);
  LED9();
  delay(wait);
  }

  //縦
   for(j=1;j< times/2;j++){
  LED1();
  delay(wait);
  LED0();
  delay(wait);
  LED4();
  delay(wait);
  LED0();
  delay(wait);
  LED7();
  delay(wait);
  LED2();
  delay(wait);
  LED0();
  delay(wait);
  LED5();
  delay(wait);
  LED0();
  delay(wait);
  LED8();
  delay(wait);
  LED3();
  delay(wait);
  LED0();
  delay(wait);
  LED6();
  delay(wait);
  LED0();
  delay(wait);
  LED9();
  delay(wait);
   }

  //青
   for(j=1;j< times;j++){
  LED2();
  delay(wait);
  LED0();
  delay(wait);
  LED6();
  delay(wait);
  LED0();
  delay(wait);
  LED8();
  delay(wait);
  LED0();
  delay(wait);
  LED4();
  delay(wait);
  LED0();
  delay(wait);
   }

  //白
   for(j=1;j< times;j++){
  LED1();
   delay(wait);
  LED0();
  delay(wait);
  LED3();
  delay(wait);
  LED0();
  delay(wait);
  LED9();
  delay(wait);
  LED0();
  delay(wait);
    LED7();
  delay(wait);
  LED0();
  delay(wait);
   }
}

//↓LEDを一つずつONするための関数

int LED1() {
  digitalWrite(2, LOW); //LOW
  digitalWrite(3, HIGH); //LOW
  digitalWrite(4, HIGH); //LOW
  digitalWrite(5, LOW); //HIGH
  digitalWrite(6, LOW); //HIGH
  digitalWrite(8, HIGH); //HIGH
  return 0;　//計算結果を数値としてもとに戻す必要がないので戻り値は無し
}

int LED2() {
  digitalWrite(2, HIGH); //LOW
  digitalWrite(3, LOW); //LOW
  digitalWrite(4, HIGH); //LOW
  digitalWrite(5, LOW); //HIGH
  digitalWrite(6, LOW); //HIGH
  digitalWrite(8, HIGH); //HIGH
  return 0;
}
int LED3() {
  digitalWrite(2, HIGH); //LOW
  digitalWrite(3, HIGH); //LOW
  digitalWrite(4, LOW); //LOW
  digitalWrite(5, LOW); //HIGH
  digitalWrite(6, LOW); //HIGH
  digitalWrite(8, HIGH); //HIGH
  return 0;
}

int LED4() {
  digitalWrite(2, LOW); //LOW
  digitalWrite(3, HIGH); //LOW
  digitalWrite(4, HIGH); //LOW
  digitalWrite(5, HIGH); //HIGH
  digitalWrite(6, LOW); //HIGH
  digitalWrite(8, LOW); //HIGH
  return 0;
}

int LED5() {
  digitalWrite(2, HIGH); //LOW
  digitalWrite(3, LOW); //LOW
  digitalWrite(4, HIGH); //LOW
  digitalWrite(5, HIGH); //HIGH
  digitalWrite(6, LOW); //HIGH
  digitalWrite(8, LOW); //HIGH
  return 0;
}

int LED6() {
  digitalWrite(2, HIGH); //LOW
  digitalWrite(3, HIGH); //LOW
  digitalWrite(4, LOW); //LOW
  digitalWrite(5, HIGH); //HIGH
  digitalWrite(6, LOW); //HIGH
  digitalWrite(8, LOW); //HIGH
  return 0;
}

int LED7() {
  digitalWrite(2, LOW); //LOW
  digitalWrite(3, HIGH); //LOW
  digitalWrite(4, HIGH); //LOW
  digitalWrite(5, LOW); //HIGH
  digitalWrite(6, HIGH); //HIGH
  digitalWrite(8, LOW); //HIGH
  return 0;
}
int LED8() {
  digitalWrite(2, HIGH); //LOW
  digitalWrite(3, LOW); //LOW
  digitalWrite(4, HIGH); //LOW
  digitalWrite(5, LOW); //HIGH
  digitalWrite(6, HIGH); //HIGH
  digitalWrite(8, LOW); //HIGH
  return 0;
}

int LED9() {
  digitalWrite(2, HIGH); //LOW
  digitalWrite(3, HIGH); //LOW
  digitalWrite(4, LOW); //LOW
  digitalWrite(5, LOW); //HIGH
  digitalWrite(6, HIGH); //HIGH
  digitalWrite(8, LOW); //HIGH
  return 0;
}

int LED0() {
  digitalWrite(2, LOW);
  digitalWrite(3, LOW);
  digitalWrite(4, LOW);
  digitalWrite(5, LOW);
  digitalWrite(6, LOW);
  digitalWrite(8, LOW);
  return 0;
}
